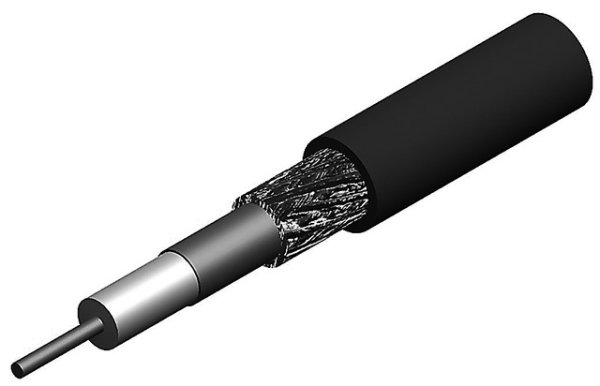

Low Loss 400 Rail FR LSZH Koax-Kabel, 500m Trommel +/-10% (Telegärtner L01022T0023)

Artikelnummer: L01022T0023
EAN: 4018359529888
Kategorie: Folie+Geflecht Kabel 50 Ohm - Low Loss
Hersteller: Telegärtner

2.579,75 €

exkl. 19% USt. , (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Zu der großen Auswahl an koaxialen Steckverbindern bietet Telegärtner passende koaxiale Kabel mit 50 und 75 Ohm Wellenwiderstand an. So ist es möglich, sowohl Steckverbinder als auch Kabel in einem Prozess zu beschaffen. Zusätzlich können individuelle Kabelkonfektionen mithilfe des Coax-Konfigurators ganz einfach online erstellt und bestellt werden.Die Kabelauswahl umfasst Standard-RG-Kabel, hochwertige PTFE-Kabel, Low-Loss-Kabel sowie handformbare und hochabschirmende Semi-Flex-Kabel. Zusätzlich wurden Spezialkabel wie ein schleppkettentaugliches oder ein bahnzugelassenes Low-Loss-Kabel im Portfolio berücksichtigt. Zu einigen Kabel-Typen sind auch UL-geprüfte Versionen verfügbar.Ihr Kabel erhalten Sie ab Lager in Standardeinheiten zu Ringen gebunden. Ausgewählte Typen sind außerdem ergänzend in Trommelgebinden zu erwerben.

Leistungsmerkmale

Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.

Technische Attribute
Z	50 ?
Type	Low Loss 400 Rail FR LSZH, Trommel
Verpackungseinheit (m)	500
Kabelgruppe; Kabel	G37
Kabelmantel Ø	10,1
Kabelmantel Material	FR ZH LS
Dämpfung dB/100 m bei 2 GHz	20
Brandschutzklasse	B2ca
Rauchentwicklung	s1a
Brennendes Abtropfen	d1
Säureentwicklung	a1
